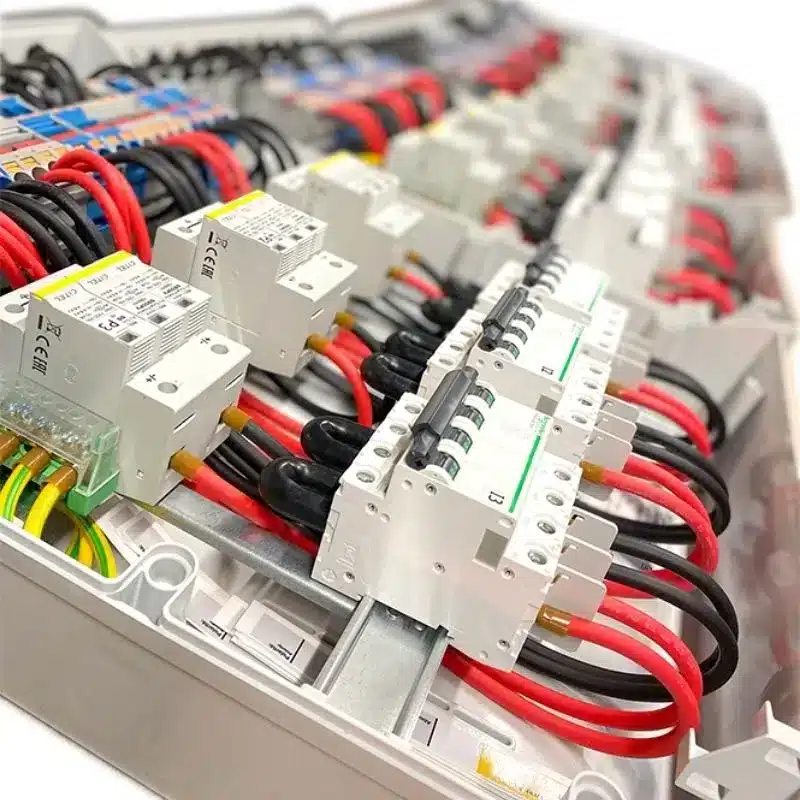

Coffret de protection Kamase AC/DC mono 1 MPPT

Le coffret Kamase AC/DC mono 1 MPPT regroupe les protections AC et DC de votre installation photovoltaïque, précâblées et testées en atelier.

Les points forts :

• Protection différentielle ABB F202 2P 40 A 300 mA type A : Le cœur de la sécurité des personnes.
• Parafoudre Phoenix Contact Type 2 (AC 230 V + DC 1000 V), In 20 kA : Protection contre les surtensions atmosphériques, obligatoire dans de nombreux départements.
• 1 tracker MPPT protégé : Coupure et protection côté courant continu.
• Disjoncteur ABB SN201T 32 A courbe C : Protection de la ligne onduleur.
• Coffret IP65, précâblé et testé en atelier : Prêt à poser, il ne reste qu'à raccorder.

Pourquoi un coffret de protection est obligatoire

Les normes NF C 15-100 et le guide UTE C 15-712 imposent des protections spécifiques sur une installation photovoltaïque : sectionnement, protection contre les surintensités, différentiel adapté et parafoudre selon la zone.

Sans ces protections, l'installation n'obtient pas l'attestation Consuel — et donc pas de raccordement Enedis. Ce n'est pas un accessoire de confort.

Protéger côté continu, pas seulement côté alternatif

La partie DC d'une installation — des panneaux jusqu'à l'onduleur — travaille en permanence sous haute tension continue, souvent 600 à 1000 V. Un arc en courant continu ne s'éteint pas seul, contrairement à un arc alternatif.

C'est pourquoi la norme impose des sectionneurs et des parafoudres dédiés au DC. Ce coffret les regroupe, précâblés et dimensionnés pour la configuration retenue.

Le saviez-vous ?

Le choix du type de différentiel est l'un des points les plus souvent négligés. Un type AC ne détecte que les défauts alternatifs ; un onduleur photovoltaïque peut générer des composantes continues qui l'aveuglent. D'où le recours aux types A, F ou B selon la configuration — et l'obligation du type B dès qu'une borne de recharge partage le circuit. C'est exactement le genre de point que notre bureau d'études vérifie avant de valider une configuration.

FAQ

Ce coffret convient-il à mon installation ?

Il protège 1 tracker(s) MPPT. Notre bureau d'études valide l'adéquation avec votre onduleur avant commande.

Est-il prêt à poser ?

Oui. Le coffret arrive précâblé et testé en atelier, en IP65. Il reste à le fixer et à raccorder les câbles, section maximale R2V 3G16 mm².

Suffit-il pour le Consuel ?

Il apporte les protections attendues, mais la conformité dépend de l'installation complète. GAYA fournit l'accompagnement et les documents nécessaires.

Conseil d'association :

• Onduleurs hybrides ou réseau : À apparier selon la puissance du coffret.
• Câbles & Connecteurs : Câble R2V 3G16 mm² et connecteurs adaptés.
• Matériel électrique : Goulottes, conduits et accessoires de pose.
