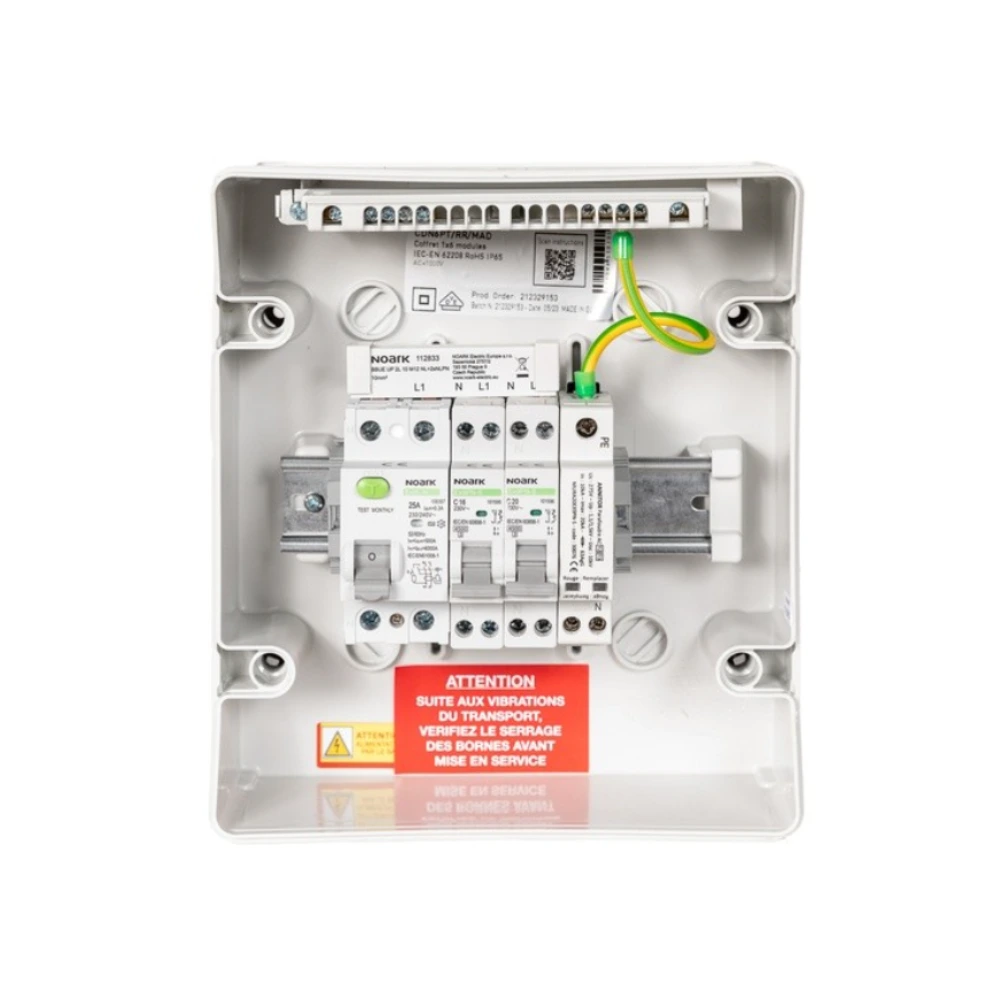

Coffret AC MADEnR – Protection Onduleur Monophasé – 3 kW

Sécurisez votre onduleur de 3 kW avec le coffret AC MADEnR.
Protection Type A, parafoudre Type 2 et disjoncteur C20. Qualité certifiée IP65.

Les Points Forts de ce coffret AC :

• Sécurité Réseau : Interrupteur différentiel 25 A - 300 mA - Type A pour une protection optimale des personnes et du matériel.
• Bouclier Anti-Foudre : Parafoudre Type 2 intégré avec protection C20 pour dévier les surtensions transitoires.
• Conception Robuste : Boîtier certifié IP65 résistant aux fils chauds jusqu'à 750°C.
• Pouvoir de Coupure Élevé : Capacité de coupure de 10 kA, garantissant une isolation fiable même en cas de fort court-circuit.
• Prêt à l'Emploi : Passage de câble simplifié via 3 presse-étoupes M20 pré-installés.

Pourquoi choisir ce coffret de protection ?

Choisir MADEnR, c'est opter pour "une énergie pleine d'avenir" avec un matériel conforme aux normes de sécurité les plus strictes.

Ce coffret est spécifiquement dimensionné pour les configurations résidentielles standards. Il utilise un disjoncteur C20 parfaitement adapté aux courants de sortie des onduleurs de cette gamme de puissance, évitant les déclenchements intempestifs tout en assurant une coupure nette en cas de surcharge.

Sa tension nominale de 400V AC assure une compatibilité totale avec le réseau électrique français.

Faites rimer sécurité avec longévité

La rentabilité de votre installation solaire dépend de la fiabilité de ses protections.

Le parafoudre Type 2 (255 V - 5/15 kA) agit comme une assurance vie pour l'électronique sensible de votre onduleur.

En évacuant les surtensions atmosphériques, il prévient les pannes coûteuses et les arrêts de production.
La section de raccordement généreuse, acceptant jusqu'à 16 mm² pour la terre, garantit une liaison équipotentielle robuste, pilier de toute installation photovoltaïque sécurisée.

Une installation simplifiée pour les environnements exigeants

Grâce à sa conception modulaire de 8 modules, ce coffret offre un espace de câblage optimisé qui facilite la tâche de l'installateur.

Que ce soit pour une installation dans un garage ou un local technique, son indice de protection IP65 le protège efficacement contre la poussière et les projections d'eau.

Le passage des câbles vers l'onduleur et le réseau est sécurisé par des presse-étoupes de haute qualité, assurant le maintien de l'étanchéité sur le long terme.

Le saviez-vous ?

L'interrupteur différentiel de Type A est obligatoire pour les installations photovoltaïques. Contrairement au Type AC standard, il est capable de détecter les fuites de courant continu qui peuvent être générées par l'onduleur, garantissant ainsi que votre protection ne se bloque pas en cas de défaut réel.

FAQ :

Puis-je installer ce coffret à l'extérieur ?

Oui, parfaitement. Son boîtier possède un indice IP65 qui garantit une protection totale contre la pluie et les poussières.

Ce coffret est-il obligatoire pour mon installation ?

Oui, la protection AC avec disjoncteur différentiel et parafoudre est exigée par les normes de sécurité (notamment la NF C 15-100 et le guide UTE) pour valider votre installation solaire.

Conseil d'association :

Onduleurs Hybrides : Ce coffret est parfaitement calibré pour protéger la sortie AC des onduleurs monophasés de forte puissance.
