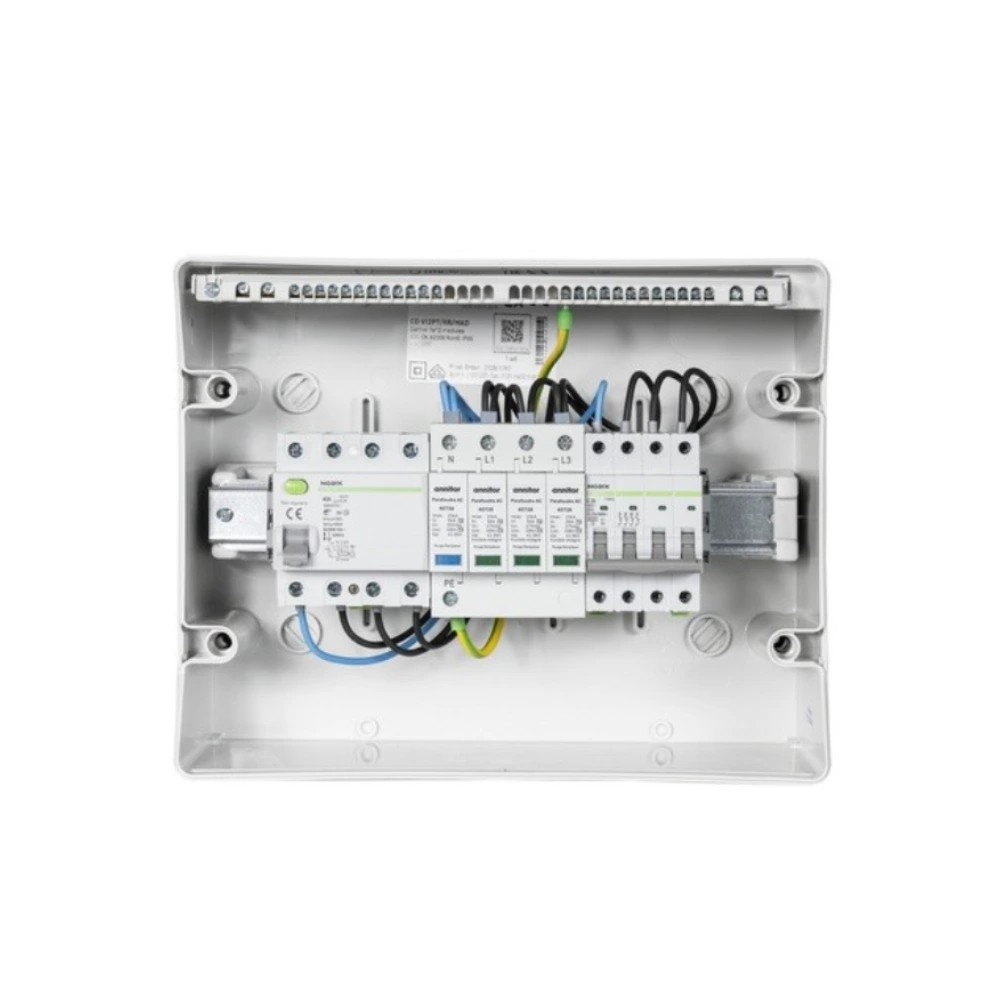

Coffret AC MADEnR – Protection Onduleur Triphasé – 10 kW

Sécurisez votre installation triphasée 10 kW avec le coffret AC MADEnR.
Protection C20, différentiel 40A, parafoudre Type II et boîtier robuste IP65/IK09.

Les Points Forts de ce coffret AC :

• Protection Triphasée Optimisée : Disjoncteur C20 et différentiel 40 A / 300 mA spécifiquement calibrés pour les installations de 10 kW.
• Surveillance Foudre Intégrée : Parafoudre Type II (Imax 50 kA) avec télésignalisation de fin de vie pour une maintenance préventive facilitée.
• Robustesse Industrielle : Boîtier plastique certifié IK09 contre les chocs et IP65 pour une étanchéité parfaite à la poussière et à l'eau.
• Haute Résistance Environnementale : Utilisation possible de -25 à +60°C avec une excellente tenue aux rayons UV.
• Câblage Prêt à l'Emploi : Passage de câbles via 2 presse-étoupes M32 et 1 M20, avec raccordements prévus pour câbles souples 5G10.

Pourquoi choisir le coffret AC MADEnR pour votre onduleur 10 kW ?

Une installation de 10 kW en triphasé requiert une gestion rigoureuse des flux électriques.
Ce coffret MADEnR assure une coupure franche et une protection contre les défauts différentiels grâce à son interrupteur 40 A 300 mA AC.

Sa tension max de service de 275 V (L-N) garantit une compatibilité parfaite avec les réseaux électriques standards, tout en offrant une sécurité thermique exceptionnelle avec une résistance au fil incandescent jusqu'à 750°C.

Une protection foudre intelligente et durable

Le parafoudre de Type II inclus est une véritable soupape de sécurité pour votre onduleur.
Avec un courant nominal de décharge de 15 kA et un maximum de 50 kA, il protège l'électronique sensible contre les surtensions transitoires.

Le système de télésignalisation intégré est un atout majeur : il vous permet de savoir instantanément quand le parafoudre a rempli sa mission et doit être remplacé, évitant ainsi de laisser votre installation sans défense.

Conception robuste pour les installations exigeantes

Que ce soit pour une installation résidentielle premium ou un bâtiment tertiaire, ce coffret de 12 modules s'intègre discrètement tout en offrant un espace de câblage optimisé.

Ses presse-étoupes M32 sont dimensionnés pour accueillir des sections de 5G10, assurant une étanchéité mécanique et électrique durable.
Sa résistance aux UV élevée permet une pose en extérieur abrité sans risque de dégradation prématurée du plastique.

Le saviez-vous ?

L'indice IK09 signifie que votre coffret peut résister à un impact de 10 Joules (l'équivalent d'une masse de 5 kg tombant de 20 cm). C'est un gage de sécurité essentiel pour garantir que les organes de protection restent intacts, même en cas de choc accidentel dans un garage ou un local technique.

FAQ :

Puis-je l'utiliser avec un onduleur de 8 kW ?

Ce coffret est calibré pour 10 kW avec un disjoncteur C20. Pour un onduleur de 8 kW, il est préférable de vérifier si les préconisations du fabricant de l'onduleur autorisent une protection C20 ou nécessitent un calibre plus bas.

La télésignalisation est-elle indispensable ?

Elle est fortement recommandée car elle permet de connecter un voyant ou une alarme déportée pour vous avertir dès que le parafoudre est hors-service.

Le coffret résiste-t-il à l'humidité ?

Oui, avec un indice d'humidité relative supporté jusqu'à 95% et un boîtier IP65, il est parfaitement adapté aux environnements humides.

Conseil d'association :

Onduleurs Hybrides : Ce coffret est parfaitement calibré pour protéger la sortie AC des onduleurs triphasés.
