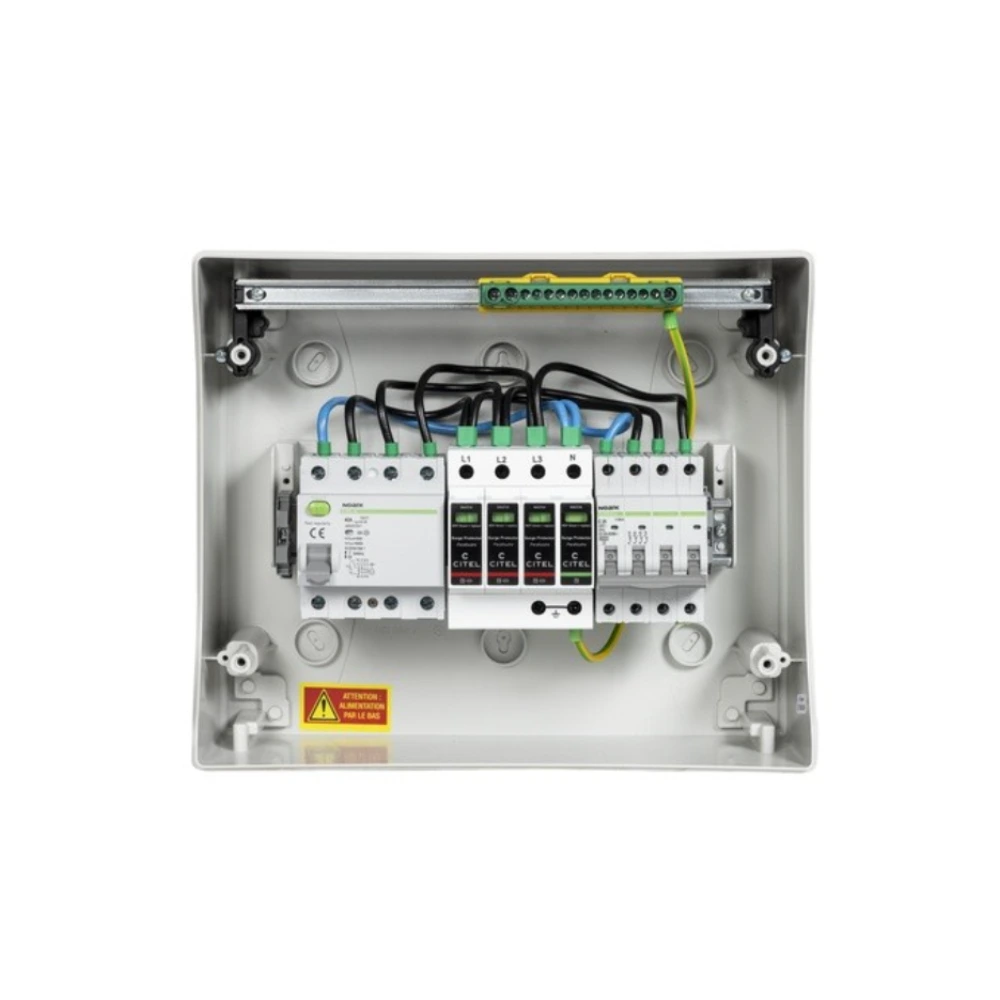

Coffret de Protection AC Triphasé MADEnR – 1 onduleur 12 kW

Sécurisez votre installation 12 kW avec ce coffret AC triphasé prêt à raccorder.
Protection C25, parafoudre 50 kA et étanchéité IP65. Conforme norme UTE.

Les Points Forts de ce coffret AC :

• Prêt à l'emploi : Coffret compact et pré-câblé pour une installation rapide et sans erreur.
• Bouclier Anti-Foudre : Parafoudre Annitor intégré (Imax 50 kA) avec fusible de protection dédié.
• Conformité Normative : Respect strict de la norme française UTE C 15-712-1 pour le passage du Consuel.
• Étanchéité IP65 : Coffret plastique résistant aux projections d'eau et à la poussière pour une durabilité accrue.
• Maintenance Facilitée : Séparation physique entre les borniers pour un accès sécurisé lors des contrôles techniques.

Une protection triphasée robuste pour votre installation 12 kW

Le raccordement d'un système photovoltaïque de 12 kW impose une rigueur absolue.
Ce coffret utilise un disjoncteur différentiel de Type AC (40 A / 300 mA) pour assurer la protection des personnes et des biens.

La protection spécifique de l'onduleur est confiée à un disjoncteur EX9B40J 4P C25, dimensionné pour supporter les courants nominaux tout en offrant une réactivité immédiate en cas de défaut sur la ligne AC.

Sécurité foudre Annitor : une protection haute capacité

L'onduleur est l'élément le plus sensible de votre kit solaire face aux surtensions réseau. Ce coffret intègre un parafoudre Annitor de Type TT-TNS capable d'absorber des courants de décharge allant jusqu'à 50 kA.

Grâce à son fusible intégré, le parafoudre assure une protection continue sans compromettre la structure du coffret, évacuant les tensions transitoires avant qu'elles n'atteignent vos équipements.

Conception optimisée pour l'installateur

Avec ses dimensions de 12 modules, ce coffret optimise l'espace dans votre local technique tout en offrant une classe d'isolation II.

Le passage des câbles est sécurisé par des presse-étoupes de haute qualité : deux M32 pour les liaisons onduleur et réseau, et un M20 dédié à la mise à la terre. Cette configuration évite toute torsion des conducteurs et garantit le maintien de l'indice IP65 sur le long terme.

Le saviez-vous ?

La norme UTE C 15-712-1 définit précisément les dispositifs de sécurité à installer pour les systèmes photovoltaïques raccordés au réseau. Ce coffret répond point par point à ces exigences, notamment sur la signalétique et le type de protection différentielle, vous assurant une validation simplifiée par l'organisme de contrôle (Consuel).

FAQ :

Peut-on installer ce coffret à l'extérieur ?

Oui, son indice IP65 le protège contre la poussière et les jets d'eau. Il est toutefois recommandé de l'abriter du rayonnement direct du soleil pour éviter une surchauffe prématurée des composants internes.

Qu'est-ce que l'indice IK07 ?

Cela signifie que le coffret est protégé contre les chocs mécaniques de 2 Joules (soit la chute d'une masse de 500 g depuis une hauteur de 40 cm).

Ce coffret est-il compatible avec tous les onduleurs 12 kW ?

Oui, dès lors que l'onduleur est triphasé et que ses préconisations de protection correspondent à un disjoncteur C25.

Conseil d'association :

Onduleurs Hybrides : Ce coffret est parfaitement calibré pour protéger la sortie AC des onduleurs triphasés.
