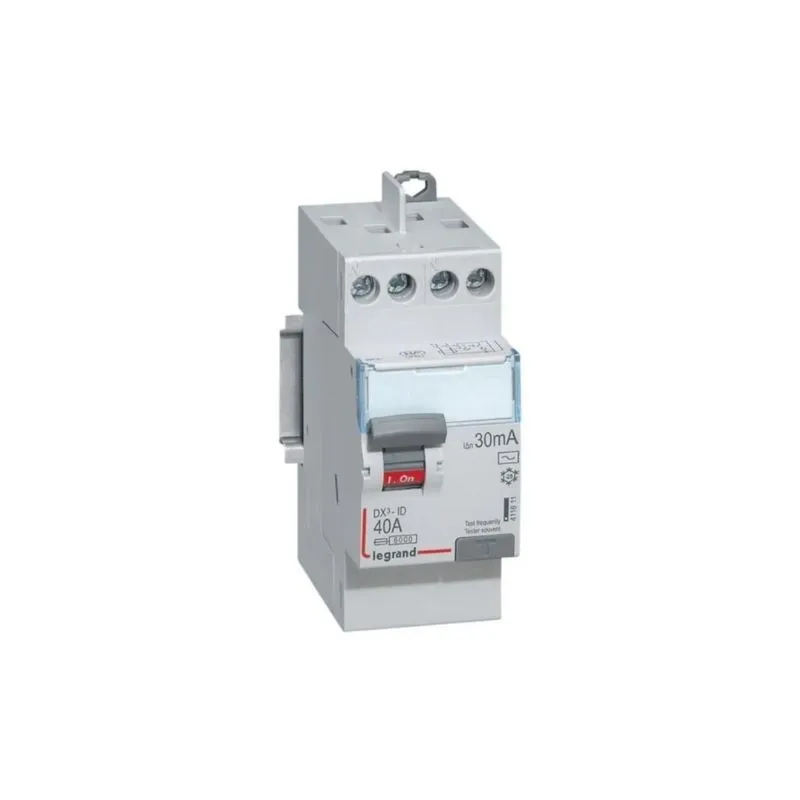

Legrand – DX3-ID 2P 40A 30mA type AC

Le Legrand DX3-ID 2P 40A 30mA type AC fait partie de l'appareillage électrique nécessaire au raccordement et à la protection d'une installation photovoltaïque.

Les points forts :

• 40 A — 30 mA — type AC, 2P.
• Détecte les défauts à composante alternative pure.
• Montage sur rail DIN.
• Protection des personnes : C'est la fonction du différentiel, distincte de celle du disjoncteur.

Type AC, A, F ou B : ce qui change vraiment

C'est le point le plus souvent négligé d'une installation photovoltaïque. Un différentiel type AC ne détecte que les défauts alternatifs purs. Or un onduleur peut générer des composantes continues qui l'aveuglent totalement.

D'où la progression : type A pour les continus pulsés, type F pour l'immunité aux perturbations des appareils électroniques, type B pour les continus lisses — obligatoire notamment dès qu'une borne de recharge partage le circuit.

Mettre un type AC là où un type B est requis, c'est supprimer la protection des personnes sans le savoir.

Pourquoi ce matériel figure au catalogue

Une installation photovoltaïque ne se limite pas aux panneaux et à l'onduleur. Le raccordement au tableau, la protection des circuits et le cheminement des câbles mobilisent de l'appareillage électrique classique — souvent absent des devis solaires, et pourtant indispensable à la conformité.

GAYA référence ce matériel pour que vous n'ayez pas à multiplier les fournisseurs : le coffret, le différentiel et le conduit arrivent avec les panneaux.

FAQ

Comment choisir la bonne référence ?

Le dimensionnement dépend de la puissance de votre onduleur, de la longueur des liaisons et du régime de neutre. Notre bureau d'études établit la liste complète du matériel nécessaire.

Faut-il un électricien ?

Oui. Toute intervention en tableau électrique relève d'un professionnel habilité. GAYA confie la pose à un installateur partenaire certifié RGE QualiPV.

Est-ce conforme aux normes ?

Ce matériel répond aux exigences de la NF C 15-100. La conformité de l'installation complète dépend du dimensionnement et de la mise en œuvre.

Conseil d'association :

• Coffrets de protection : Coffrets PV précâblés, testés en atelier.
• Câbles & Connecteurs : Câbles AC et accessoires de raccordement.
• Matériel électrique : Le reste de la gamme d'appareillage modulaire.
