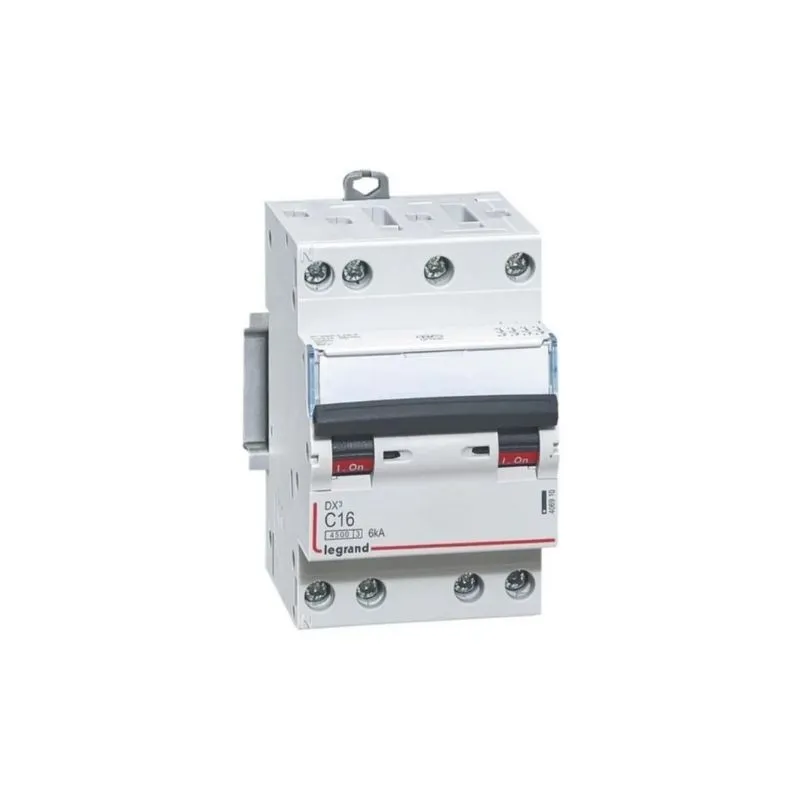

Legrand – DX3 4P C16

Le Legrand DX3 4P C16 fait partie de l'appareillage électrique nécessaire au raccordement et à la protection d'une installation photovoltaïque.

Les points forts :

• Calibre 16 A, courbe C — 4P.
• Pouvoir de coupure 4500 A / 6 kA.
• Montage sur rail DIN, 4 modules.
• Protection de la ligne onduleur : Le calibre se choisit selon la puissance AC de l'onduleur.
• Courbe C : Adaptée aux circuits de distribution classiques.

Choisir le bon calibre

Le disjoncteur protège le câble, pas l'onduleur. Son calibre doit donc être inférieur ou égal au courant admissible de la section installée, tout en couvrant le courant maximal de l'onduleur.

Un calibre trop élevé ne protège plus le câble ; un calibre trop faible déclenche en pleine production. Celui-ci est en 16 A — notre bureau d'études valide l'adéquation avec votre installation.

Pourquoi ce matériel figure au catalogue

Une installation photovoltaïque ne se limite pas aux panneaux et à l'onduleur. Le raccordement au tableau, la protection des circuits et le cheminement des câbles mobilisent de l'appareillage électrique classique — souvent absent des devis solaires, et pourtant indispensable à la conformité.

GAYA référence ce matériel pour que vous n'ayez pas à multiplier les fournisseurs : le coffret, le différentiel et le conduit arrivent avec les panneaux.

FAQ

Comment choisir la bonne référence ?

Le dimensionnement dépend de la puissance de votre onduleur, de la longueur des liaisons et du régime de neutre. Notre bureau d'études établit la liste complète du matériel nécessaire.

Faut-il un électricien ?

Oui. Toute intervention en tableau électrique relève d'un professionnel habilité. GAYA confie la pose à un installateur partenaire certifié RGE QualiPV.

Est-ce conforme aux normes ?

Ce matériel répond aux exigences de la NF C 15-100. La conformité de l'installation complète dépend du dimensionnement et de la mise en œuvre.

Conseil d'association :

• Coffrets de protection : Coffrets PV précâblés, testés en atelier.
• Câbles & Connecteurs : Câbles AC et accessoires de raccordement.
• Matériel électrique : Le reste de la gamme d'appareillage modulaire.
