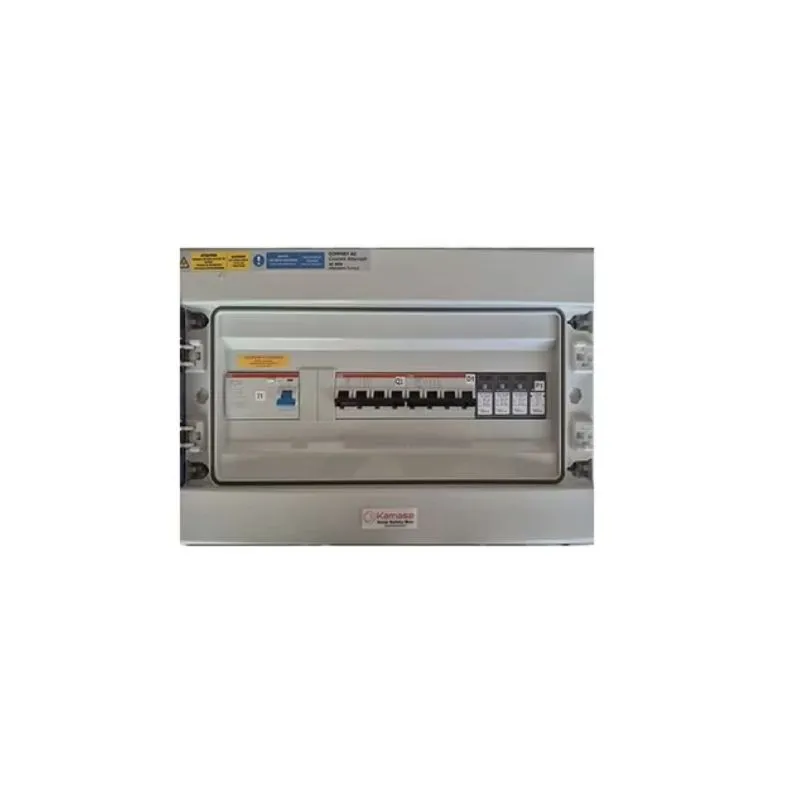

Interface de secours Kamase – Coffret AC triphasé ATS 12 kVA

Le coffret Kamase AC tri Backup ATS 12 kVA regroupe les protections côté courant alternatif de votre installation photovoltaïque, précâblées et testées en atelier.

Les points forts :

• Dimensionné jusqu'à 12 kVA en triphasé.
• Protection différentielle double Schneider Acti9 iID : Le cœur de la sécurité des personnes.
• Parafoudre Phoenix Contact Type 2, In 20 kA : Protection contre les surtensions atmosphériques, obligatoire dans de nombreux départements.
• Interface backup ATS : Bascule automatique réseau / secours en cas de coupure.
• Disjoncteur 20 A courbe C, Icc 6 kA : Protection de la ligne onduleur.

Pourquoi un coffret de protection est obligatoire

Les normes NF C 15-100 et le guide UTE C 15-712 imposent des protections spécifiques sur une installation photovoltaïque : sectionnement, protection contre les surintensités, différentiel adapté et parafoudre selon la zone.

Sans ces protections, l'installation n'obtient pas l'attestation Consuel — et donc pas de raccordement Enedis. Ce n'est pas un accessoire de confort.

Le backup, sans coffret supplémentaire

Une installation avec secours exige normalement d'ajouter un inverseur de source (ATS) au tableau, et de le câbler. Ici tout est intégré et testé en atelier.

En cas de coupure réseau, la bascule est automatique : les circuits essentiels passent sur l'onduleur et la batterie, puis reviennent sur le réseau au rétablissement, sans intervention.

Le saviez-vous ?

Le choix du type de différentiel est l'un des points les plus souvent négligés. Un type AC ne détecte que les défauts alternatifs ; un onduleur photovoltaïque peut générer des composantes continues qui l'aveuglent. D'où le recours aux types A, F ou B selon la configuration — et l'obligation du type B dès qu'une borne de recharge partage le circuit. C'est exactement le genre de point que notre bureau d'études vérifie avant de valider une configuration.

FAQ

Ce coffret convient-il à mon installation ?

Il est dimensionné jusqu à 12 kVA en triphasé. Notre bureau d'études valide l'adéquation avec votre onduleur avant commande.

Est-il prêt à poser ?

Oui. Le coffret arrive précâblé et testé en atelier, en IP65. Il reste à le fixer et à raccorder les câbles, section maximale R2V 5G25 mm².

Suffit-il pour le Consuel ?

Il apporte les protections attendues, mais la conformité dépend de l'installation complète. GAYA fournit l'accompagnement et les documents nécessaires.

Conseil d'association :

• Onduleurs hybrides ou réseau : À apparier selon la puissance du coffret.
• Câbles & Connecteurs : Câble R2V 5G25 mm² et connecteurs adaptés.
• Batteries : Indispensable au fonctionnement du secours — sans stockage, pas d’alimentation de nuit.
