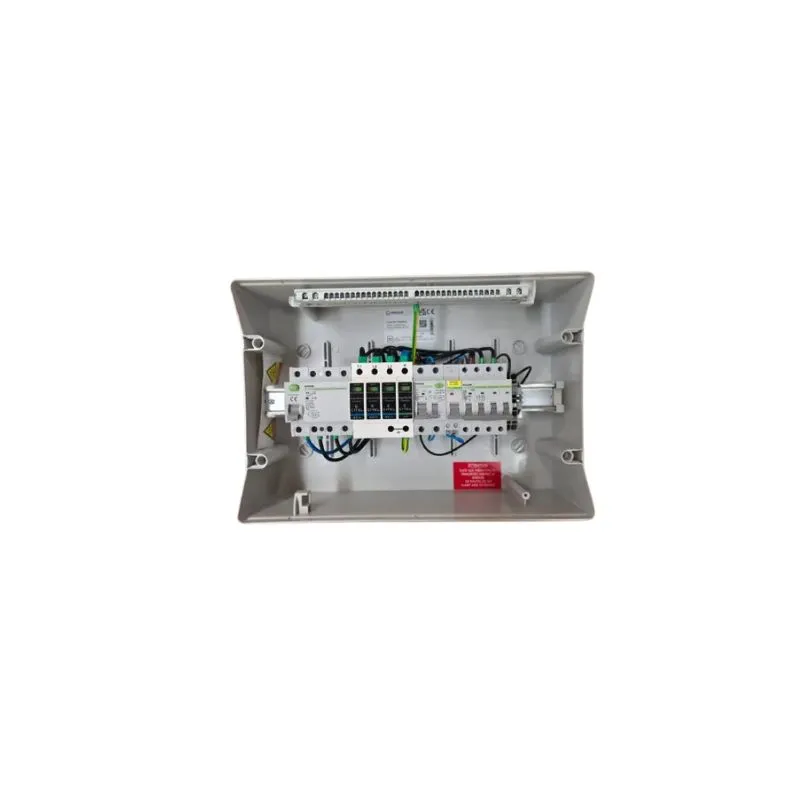

Coffret de protection MADEnR AC tri 17 kVA

Le coffret MADEnR AC tri 17 kVA regroupe les protections côté courant alternatif de votre installation photovoltaïque, précâblées et testées en atelier.

Les points forts :

• Dimensionné jusqu'à 17 kVA en triphasé.
• Protection différentielle 30 mA type G (immunité renforcée) : Le cœur de la sécurité des personnes.
• Parafoudre Type 2, régime TT, In ≥ 5 kA : Protection contre les surtensions atmosphériques, obligatoire dans de nombreux départements.
• Disjoncteur tétrapolaire calibré selon l’onduleur : Protection de la ligne onduleur.
• Bobine à manque de tension (MX) prééquipée : Coupure d'urgence conforme aux exigences de raccordement.

Pourquoi un coffret de protection est obligatoire

Les normes NF C 15-100 et le guide UTE C 15-712 imposent des protections spécifiques sur une installation photovoltaïque : sectionnement, protection contre les surintensités, différentiel adapté et parafoudre selon la zone.

Sans ces protections, l'installation n'obtient pas l'attestation Consuel — et donc pas de raccordement Enedis. Ce n'est pas un accessoire de confort.

Un coffret précâblé plutôt qu'un assemblage sur site

Rien n'interdit de composer soi-même un coffret AC à partir de composants achetés séparément. Mais il faut alors choisir les bons calibres, respecter les sections, câbler proprement et documenter l'ensemble pour le Consuel.

Un coffret précâblé arrive testé en atelier, avec des composants appariés et un schéma. Le gain de temps à la pose est réel, et la conformité est nettement plus simple à démontrer.

Le saviez-vous ?

Le choix du type de différentiel est l'un des points les plus souvent négligés. Un type AC ne détecte que les défauts alternatifs ; un onduleur photovoltaïque peut générer des composantes continues qui l'aveuglent. D'où le recours aux types A, F ou B selon la configuration — et l'obligation du type B dès qu'une borne de recharge partage le circuit. C'est exactement le genre de point que notre bureau d'études vérifie avant de valider une configuration.

FAQ

Ce coffret convient-il à mon installation ?

Il est dimensionné jusqu à 17 kVA en triphasé. Notre bureau d'études valide l'adéquation avec votre onduleur avant commande.

Est-il prêt à poser ?

Oui. Le coffret arrive précâblé et testé en atelier, en IP65. Il reste à le fixer et à raccorder les câbles, section maximale R2V 5G10 mm².

Suffit-il pour le Consuel ?

Il apporte les protections attendues, mais la conformité dépend de l'installation complète. GAYA fournit l'accompagnement et les documents nécessaires.

Conseil d'association :

• Onduleurs hybrides ou réseau : À apparier selon la puissance du coffret.
• Câbles & Connecteurs : Câble R2V 5G10 mm² et connecteurs adaptés.
• Matériel électrique : Goulottes, conduits et accessoires de pose.
